Пресс гидравлический 15т - описание, чертежи

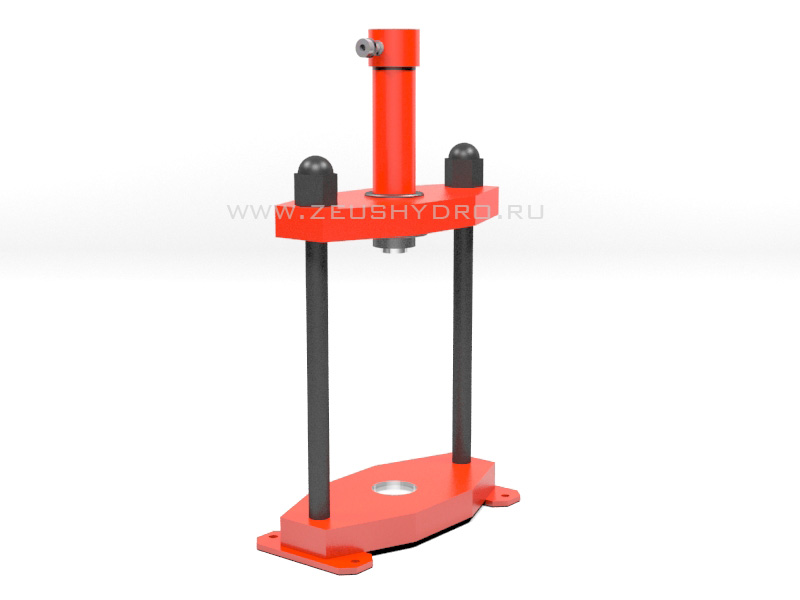

Пресс гидравлический ПГ15 находит применение в любых, не требующих сложных технологических решений, операциях. Усилие создается гидравлическим цилиндром, который приводится в действие ручным насосом или гидростанцией. Может использоваться в вертикальном и горизонтальном положениях.

Общие технические характеристики :

• Усилие – 15 т/с
• Тип - настольный
• Тип привода - ручной
• Ход штока – 250 мм
• Высота – 843 мм
• Ширина - 500 мм
• Глубина - 200 мм
• Вес - 30 кг

Комплектация, физические размеры, ход штока, усилие могут быть изменены по желанию заказчика.

Назначение

Гидравлический пресс предназначен для выполнения слесарных операция, таких как :

• Напрессовка, выпрессовка деталей;
• Сборка-разборка узлов механизмов;
• Использование в технологической цепочке производства.

Чертеж пресса гидравлического 100 т

Комплектация пресса гидравлического 100 т

1. 1) Нижняя балка
2. 2) Верхняя балка
3. 3) Стойка
4. 4) Стакан

1. 5) Опора
2. 6) Гайка
3. 7) Гидроцилиндр 15 тонн

Устройство и принцип работы пресса гидравлического 15 т

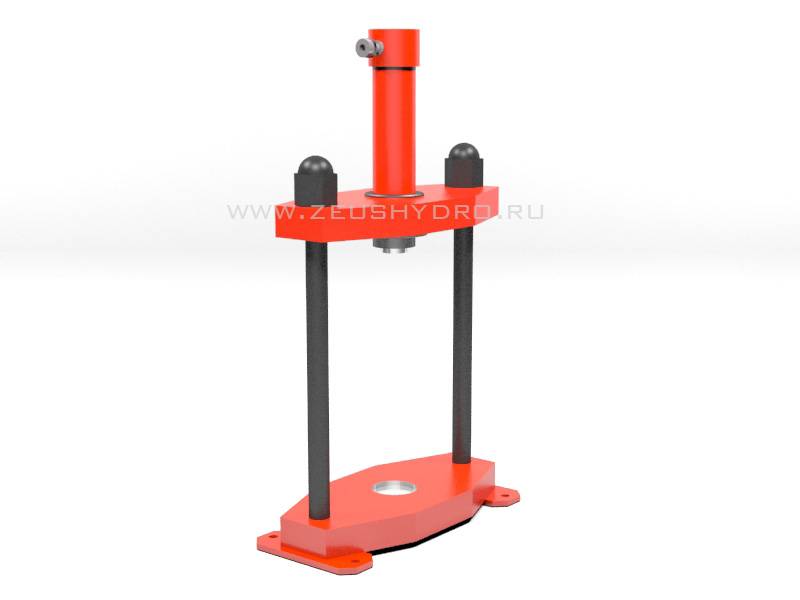

Пресс гидравлический 15т ПГ15 из: рамы (верхней и нижней балки, соединенных между собой в замкнутый контур стойками). Гидроцилиндр крепится на верхней балке посредством стакана. При работе деталь укладывается на нижнюю балку и, создавая усилие в гидроцилиндре, происходит выталкивание или напрессовка детали. Пресс предназначен для установки на стол или верстак.
