Маслостанция c электромагнитным управлением с максимальным давлением 160 бар (16 МПа) и подачей 7 литров в минуту - описание, гидросхема

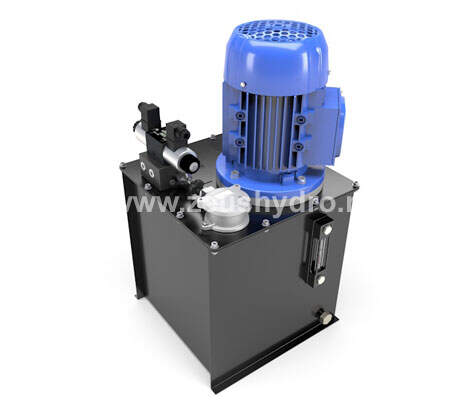

Базовая маслостанция с подачей 7 литров в минуту. В зависимости от комплектации давление может быть настроено в диапазоне от 35 до 160 бар. В комплекте трехпозиционный четырехлинейный гидрораспределитель с электромагнитным управлением, указатель уровня с термометром, заливная горловина с сапуном, сливной фильтр.

Общие технические характеристики :

• Рабочий объем насоса – 5 см3
• Номинальное давление – от 35 до 160 бар
• Номинальная подача – 7 л/мин
• Объём масляного бака – 30 л
• Электропитание – трёхфазный ток, напряжением 380 В, 50 Гц

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение маслостанции

Маслостанция с электроприводом типа Б-НЭЭ16-7И30Т1 предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств - гидроцилиндров. Гидравлическая насосная станция выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону

Гидравлическая схема маслостанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), рукава высокого давления подается в рабочую полость изделия. Настройка предельного давления маслостанции производится предохранительным клапаном (КП). Максимальное рабочее давление маслостанции 23 МПа. Гидрораспределитель (Р) предназначен для управления работой потоком гидравлической жидкости. Переключение положений золотника гидрораспределителя электромагнитом осуществляется с коробки управления (рабочее положение «A» и холостой ход «B»). Возврат в нейтральное положение («0») производится за счет воздействия упругого элемента (пружины). Давление в системе контролируется манометром (МН) (0...40 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У).
